射线评片技巧(五):裂纹射线底片影像特点

一、裂纹的定义:

裂纹是指材料局部断裂形成的缺陷。焊缝产生裂纹存在多方面的因素,裂纹分为许多种类。据裂纹产生形式,分为焊接裂纹和疲劳裂纹;根据裂纹在焊缝中的分布,分为根部裂纹、表面裂纹、中间裂纹;根据裂纹的形状,分为横向裂纹和纵向裂纹等。焊接裂纹又分为冷裂纹和热裂纹,延迟裂纹是冷裂纹的一种。

二、裂纹影像特点:

裂纹在底片上影像呈黑线或黑色,且轮廓清晰可辨。其细节特征包括:黑线或黑丝上有微小的锯齿,有分叉,粗细和黑度有时有变化,有些裂纹影像呈较粗的黑线与较细的黑丝相互缠绕状;线的端部尖细,端头前方有时有丝状阴影延伸。

第一幅图是磁粉检测发现的裂纹,磁痕表示裂纹的形状。第二幅图为裂纹在焊缝中位置的示意图以及裂纹的射线底片影像。

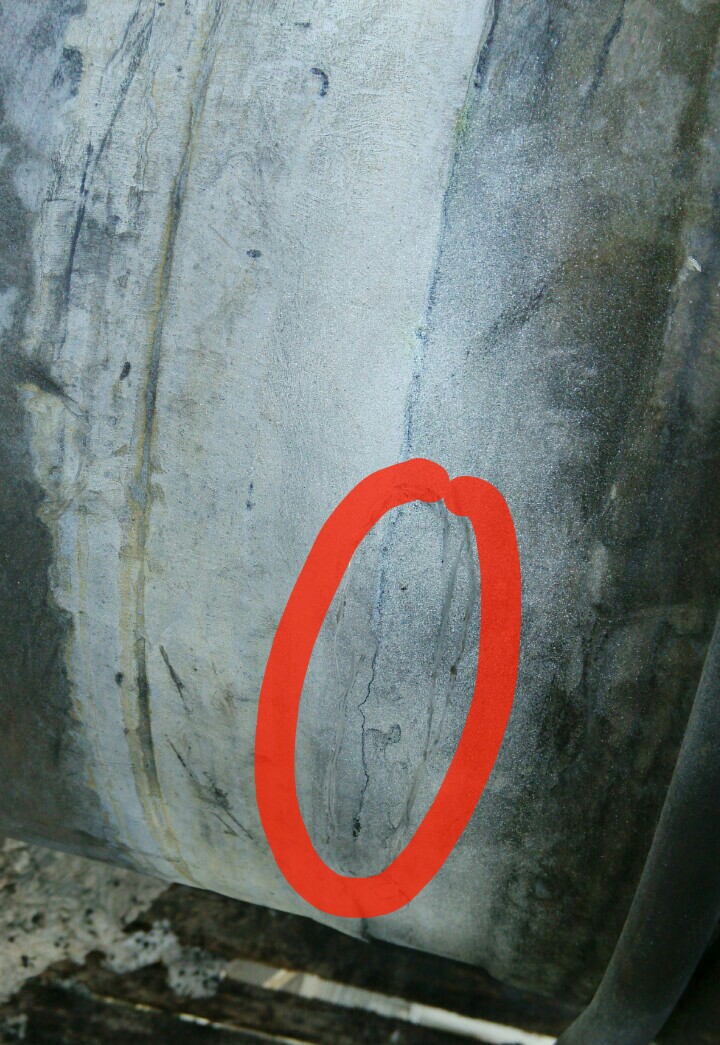

磁粉检测裂纹磁痕显示

磁粉检测裂纹磁痕显示

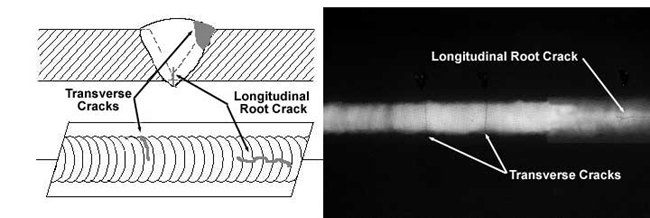

焊缝裂纹

焊缝裂纹

三、裂纹典型射线底片影像:

以下几幅图为实际工作中遇见的裂纹射线底片。

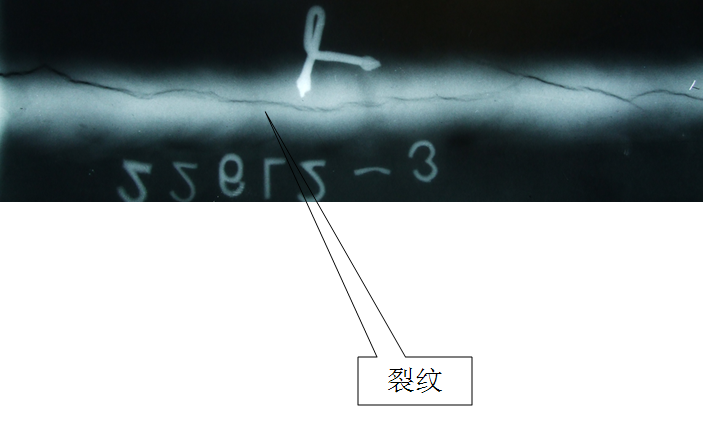

焊缝裂纹影像

焊缝裂纹影像

上图所示,有明显的未焊透贯穿整条焊缝,在影像中部有细小的裂纹,裂纹呈锯齿状。

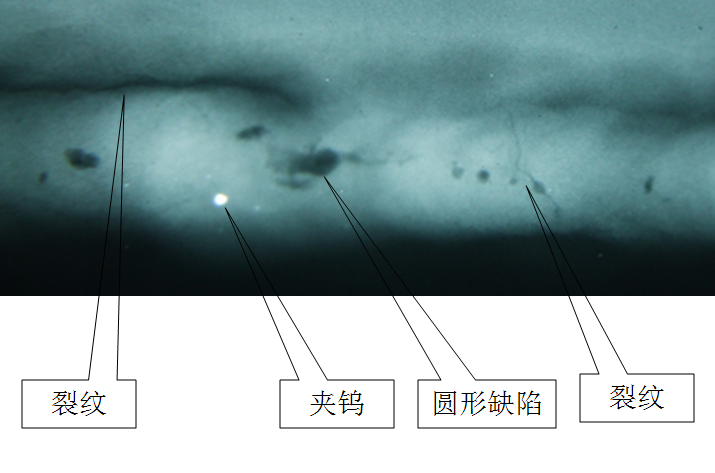

焊缝裂纹影像

焊缝裂纹影像

上图所示,焊缝中心存在裂纹,裂纹弯曲呈细丝状。

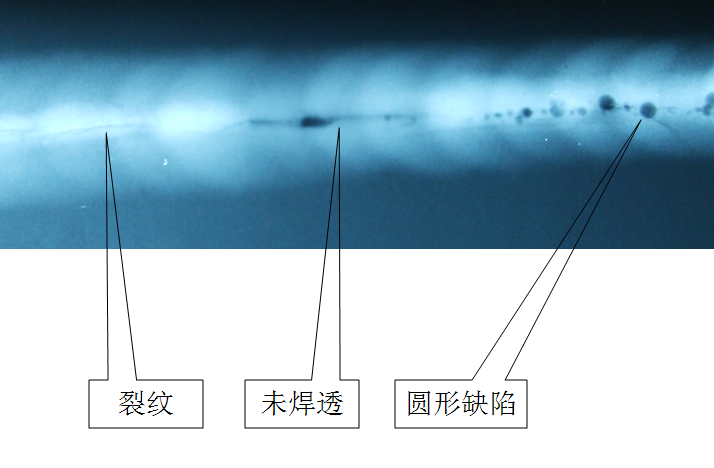

焊缝裂纹影像

焊缝裂纹影像

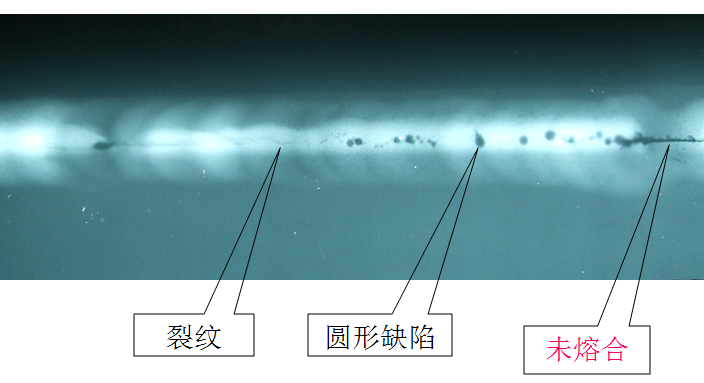

焊缝裂纹影像

焊缝裂纹影像

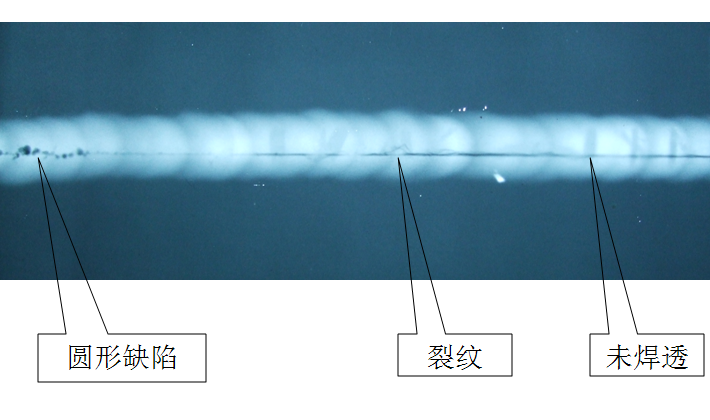

焊缝裂纹影像

焊缝裂纹影像

如上图所示,有两条很明显的裂纹,呈弯曲锯齿状,中间开叉,端部呈针尖状,典型的裂纹特征。

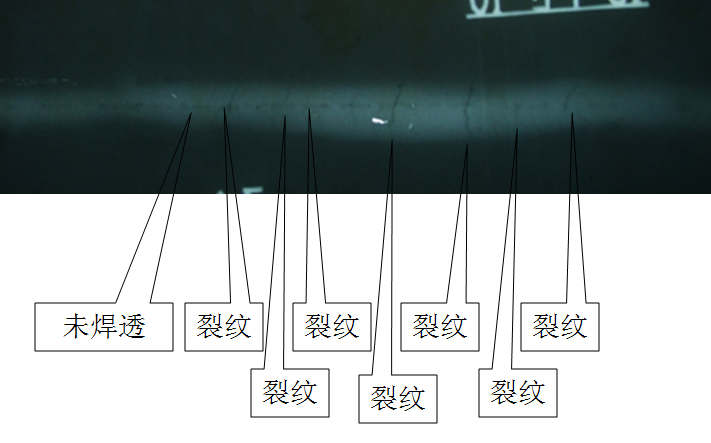

横向焊缝裂纹

横向焊缝裂纹

如上图所示,焊缝中存在多条横向裂纹,呈锯齿状。
