见过如此恐怖的水冷壁裂纹吗?密集恐惧症慎入!

电站锅炉检验检测生涯中,就像一个小型社会的缩影,你会与形形色色(不同材质、规格)的部件打交道,与各种不同类型的缺陷称兄道弟。裂纹可能是最铁的哥们,也可能是最好的闺蜜,但不管是哥们还是闺蜜,总会有个别奇葩存在。

在我的检测生涯中,挖过许多类型的裂纹,有裂穿、有快要裂穿、有打磨裂纹时发现宝藏(深孔)、也有奇葩裂纹(密集疲劳裂纹)。

早些年前,某电厂660MW超(超)临界锅炉水冷壁磁粉检测,发现焊缝融合线部位和上下母材存在裂纹,部分裂纹已裂穿,导致水冷壁管泄露造成机组泄压停机。

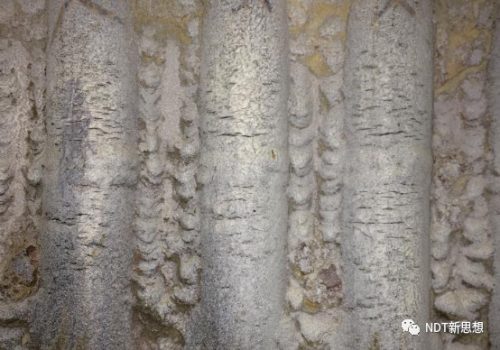

磁粉检测密集裂纹

从裂纹的形貌来看,应该是典型的疲劳裂纹,从焊缝熔合线部位产生,向两侧母材延伸发展,远离焊缝部位裂纹强度逐渐减弱。温度负荷较高部位,裂纹最为严重,主要分布在四个角落燃烧器附近。

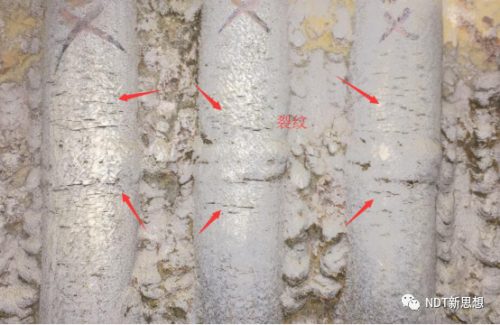

磁粉检测密集裂纹

在来一波恐怖的密集裂纹图,密集恐惧症患者们,眼睛闭好了吗?对你的伤害可是一万点哦,造成的伤害概不负责!

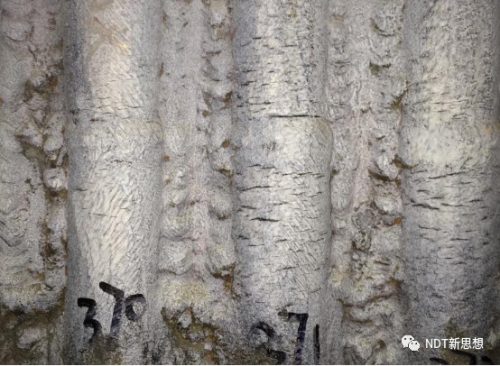

磁粉检测密集裂纹

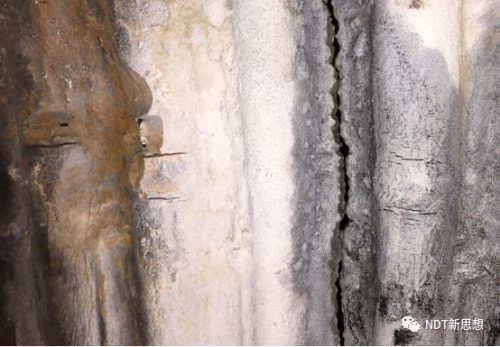

磁粉检测密集裂纹

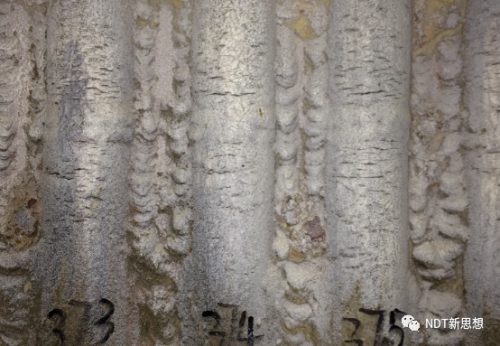

磁粉检测密集裂纹

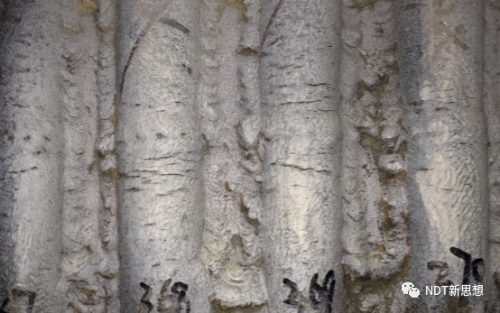

磁粉检测密集裂纹

发现裂纹后,通常会对此进行一番分析,比如:金相检测、材质分析、力学性能试验等分析手段,通过各种手段分析后,然均符合标准相关规定,因此,可以排除内在因素诱发产生的裂纹,而是外界因素或许是重要的原因。

具体有哪些原因呢?

许多专家参与了会谈,包括生产厂家专家、行业中专家、学校教授……

专家给出了许多,比如:运行参数不稳定,存在热疲劳;煤中硫含量偏高,存在硫腐蚀;温度过高,材质变化……

没有一致认可的答案,当然,裂纹本来就是由各种综合因素引起的,而并不是某个单一因素。

其实并非个例,其它电厂型号相同的锅炉也发现了类似的问题。其中我检测中就有3个电厂5台锅炉发现类似裂纹现象。

具体是什么原因,最后专家也拿不定,但是有一点高度认同,与自己没有任何关系。当然这都是题外话。

有人认为,干检测的去分析缺陷产生的原因,就是咸吃萝卜淡操心,干好自己的检测工作就OK。

咸吃萝卜淡操心的探伤工

当然不是这样的,无损检测专业和金属材料专业密不可分,也是十分想通的专业。缺陷的发展存在一定的规律可循,掌握这种规律将在检测中混的如鱼得水。这也就是为什么很多老探伤还没开始检测,就知道里面可能存在什么缺陷。
