NB/T47013.3-2015斜探头移动区宽度计算

根据NB/T47013.3-2015《承压设备无损检测 超声检测》(点击链接下载全套NB/T47013-2015标准)规定斜探头移动区宽度计算方法。

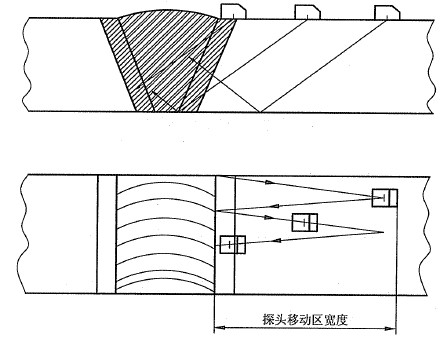

NB/T47013.3-2015探头扫查区域宽度

NB/T47013.3-2015规定探头扫查区域宽度

(1)一次反射法检测,探头移动区域宽度大于等于1.25P(1.25倍跨距)

(2)直射法检测,探头移动区域宽度大于等于0.75P(0.75倍跨距)

P=2*K*T  或

P=2*T*tanβ

例1:工件厚度T=25mm,采用K2探头一次反射法检测(二次回波法),扫查宽度计算如下:

探头扫查宽度=1.25xP;

P=2x25x2=100mm;

探头扫查宽度=1.25×100=125mm

例2:工件厚度T=80mm,采用K1探头直射法检测(一次回波法),扫查宽度计算如下:

探头扫查宽度=0.75xP;

P=2x80x1=160mm;

探头扫查宽度=0.75×160=120mm

参考标准NB/T47013.3-2015《承压设备无损检测 超声检测》6.3.5.1条。
