超声相控阵成像技术检测叶根

受电厂委托检测高压转子叶根,需要检测近2000块叶片。以往叶片根部检测,通常采用常规A型超声波脉冲反射法,由于常规超声检测的声束对复杂工件的检测区域不能全覆盖,存在一定的检测盲区。并且仅仅通过仪器显示屏的A型波识别缺陷,存在许多不确定人为因素。另外,常规超声检测复杂工件,需要依靠丰富的个人经验。若采用常规超声检测2000块叶根,由于该检测方法效率低、工期紧,因此,必须寻求其他检测方法比如超声相控阵成像技术。

本人拥有一定的相控阵检测的经验,但是采用超声相控阵来检测叶根还是首次,缺乏相控阵检测叶根的相关经验。虽然目前有许多单位拥有叶根相控阵检测的经验,并且写了相当多的论文资料,但是由于叶根的形状和尺寸的特殊性,以往的检测经验对本次项目并不适用,仅可作为参考。本人在实验室做了许多相关的实验,通过改变仪器参数,检测存在人为缺陷的叶根试块,从而获得最佳检测效果的参数。

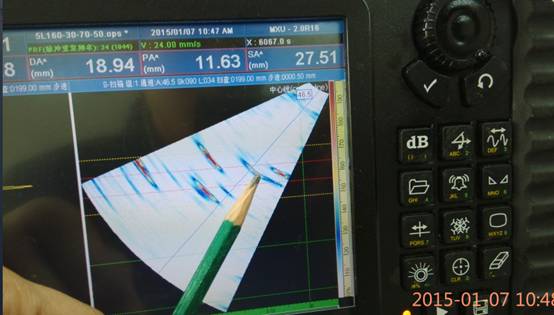

超声相控阵检测叶根

超声相控阵检测叶根

超声相控阵检测叶根

超声相控阵检测叶根

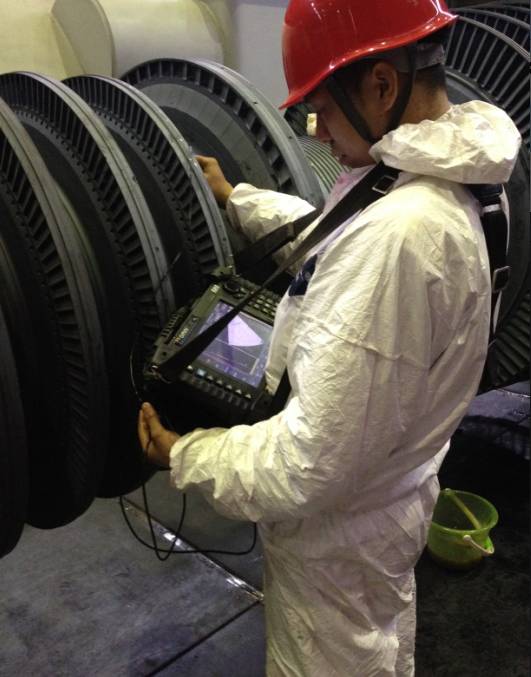

通过不懈的努力,最终获得了较为满意的结果,并在现场进行试验取得非常满意的效果,很大程度提高的缺陷检出率和检测效率,仅仅用了一周的时间,就顺利的完成了该项目。本图在广东某火力发电厂大修现场拍摄,采用超声相控阵成像技术检测高压转子叶片根部的内齿情况。

超声相控阵检测叶根

超声相控阵检测叶根现场图
